Termék leírás

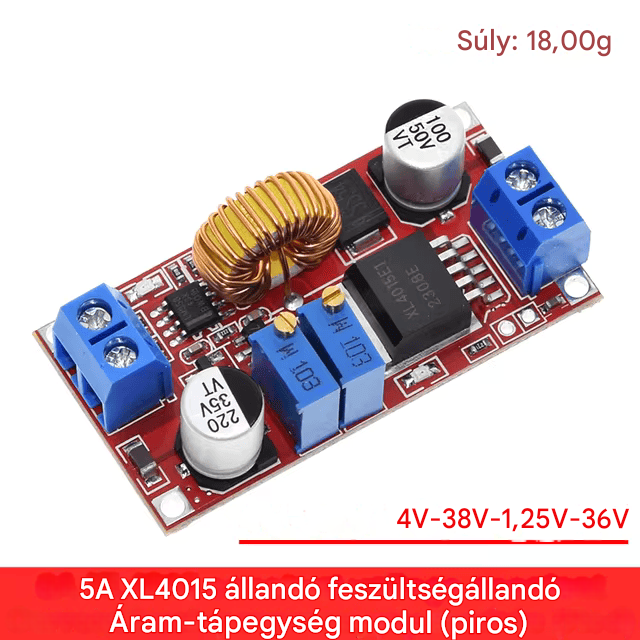

XL4015 DC-DC Step-Down áram- és feszültségszabályzó modul

Jellemzők:

• Magas teljesítmény, nagy hatékonyságú DC-DC feszültségcsökkentő modul
• Állítható kimeneti feszültség és áramerősség, 5A maximális terhelhetőség
• Alkalmas akkumulátortöltéshez (pl. lítium, nikkel-kadmium, hidrogén akkumulátorok), LED meghajtáshoz, valamint egyéb feszültségcsökkentési feladatokra
• Két üzemmód: állandó feszültség (CV) és állandó áram (CC), üzemállapotjelző LED-ekkel
• Rövidzárlat és túlmelegedés elleni védelemmel ellátott
• Egyszerű telepítés: csavaros vagy forrasztott vezeték csatlakoztatási lehetőség

Paraméterek:

• Termék neve: XL4015 DC-DC áram- és feszültségszabályzó modul
• Bemeneti feszültség: 4V ~ 38V DC
• Kimeneti feszültség: 1,25V ~ 36V (folyamatosan állítható)
• Kimeneti áram: Maximum 5A (állítható)
• Kimeneti teljesítmény: Legfeljebb 75W
• Hatékonyság: Akár 96%
• Működési frekvencia: 180 kHz
• Munkahőmérséklet: -40°C ~ +85°C
• Rövidzárlat elleni védelem: Igen (korlátozott árammal, maximum 8A)
• Túlmelegedés elleni védelem: Igen (automatikus lekapcsolás túlmelegedés esetén)
• Bemeneti polaritásvédelem: Nincs (javasolt diódát használni a bemeneten)
• Csatlakoztatás: V-IN a bemenet, V-OUT a kimenet (csavaros vagy forrasztott csatlakozás)

Használati utasítás:

• Állítsd be a kimeneti feszültséget a megfelelő potenciométerrel a kívánt értékre.
• Ha áramkorlátot szeretnél beállítani, mérd meg a rövidzárási áramot egy 10A-es tartományú multiméterrel, majd állítsd be a konstans áram potenciométerrel.
• Feszültségcsökkentő (buck) működése miatt a kimeneti feszültség mindig alacsonyabb, mint a bemeneti feszültség.
• Amennyiben akkumulátort töltesz, a lebegtetési feszültséget és az áramot a töltési igények szerint állítsd be.
• Figyelj a hőtermelésre: nagy áram mellett hűtés szükséges lehet.

Használati óvintézkedések:

• Ne keverd össze a bemeneti és kimeneti föld csatlakozásokat, mert ez a modul károsodásához vezethet.
• Amennyiben nincs védelem a bemeneti polaritás felcserélésére, használj diódát a bemeneti csatlakozónál.
• Kerüld a bemeneti feszültség túllépését (max. 38V), mert ez károsíthatja a modult.
• A hőmérséklet növekedésének elkerülése érdekében biztosíts megfelelő szellőzést és hűtést.

A csomag tartalma:

• 1X XL4015 DC-DC Step-Down modul

Megjegyzés: A képek és a valós termék színe eltérhet, továbbá a mérési eltérések ±1-3 mm lehetnek.
3A kimeneti áram fölött vagy 35W teljesítmény fölött hűtő borda, esetleg aktív hűtés szükséges!
